USB PD是目前較為主流的快充協議，隨著USB PD3.1的發布，輸送功率最高可達240W。隨著USB Type-C接口的普及，大多數電子產品開始使用Type-C接口進行電力傳輸，提及Type-C接口往往會和USB PD快充聯想在一起。其中Type-C是一種新的接口規范，而USB PD是一種快速充電協議，因為Type-C接口帶有專用的通訊線CC（channel configure）可以用于傳輸USB PD協議，所以經常會把USB PD和Type-C劃分在一起

雖然目前很多電子產品使用了Type-C接口，但是并不具備快充能力，原因是電子產品內缺少受電端（sink）協議IC來和供電端（source）進行PD協商。加入匯銘達XSP16取電電路就能輕松實現最大功率140W快速充電。

XSP16快充協議芯片概述

XSP16 支持 UART 串口發送電壓/電流消息， 供外部 MCU 讀取， 以便適應不同的負載。 集成 USBPower Delivery PD3.1 快充協議、 PD2.0/3.0 協議、 QC2.0/3.0 協議、 華為 FCP 協議和三星 AFC 協議的 Type-C 多功能受電端 sink 快充取電芯片。 支持從充電器/車充/充電寶等電源上取電給產品供電。
XSP16 可以與充電管理芯片組合， 支持大電流、 大功率（28V5A 140W） 快速充電

特點

UART 串口發送電壓/電流消息
支持多種快充協議， 支持熱切換電壓檔位
可通過 I/O 動態或固定調整請求電壓
支持電壓向下兼容模式， 和多協議切換
自動檢測 CC 引腳， 支持 Type-C 正反插

動態切換電壓檔位

支持 PD3.0 協議： Max
支持 PD3.1： 5V、 9V、 12V、 15V、 20V、 28V
支持 PD 協議:5V、 9V、 12V、 15V、 20V
支持 QC 協議:5V、 9V、 12V、 20V
支持三星 AFC 協議:5V、 9V
支持華為協議:5V、 9V、 12V

應用場景

小家電、 筋膜槍、 吸塵器
鋰電池快速充電產品
智能家居、 藍牙音響產品等

UART 串口發送功率信息設置

將外部MCU芯片的RX和XSP16的TX接口連接，剛上電時，外部MCU的串口設置高阻態，不給XSP16串口電壓，否則影響PD協議取電，等待2秒后XSP16成成取電即可讀取，外部MCU讀取功率成功后，可根據充電器的功率調整負載的大小。

發送的數據結構

串口 UART 設置

UART 串口波特率 9600， 發送的是 8 位十六進制數據。
計算方法： 電壓數據直接把十六進制轉換成十進制即可， 電流數據轉換十進制后還需要除以 10。
數據會連續發送， 數據結構： 數據包頭+電壓+電流+CRC。
當動態切換電壓檔位之后， 發送的是切換電壓后的數據。

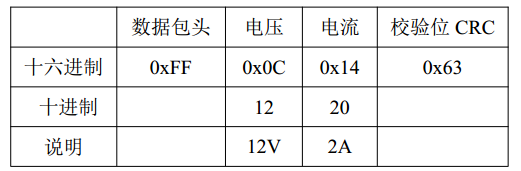

如上圖： 0xFF 為數據包頭， 0x0C 為電壓 12V， 0x14 為電流 2A， 0x63 為 CRC 校驗位。
當連接的是 USB-A 充電器， XSP16 發送的數據， 例如： FF 09 00 xx， 就是 9V， 電流是 00， 可
以認為它是 18W（即 9V/2A） 。

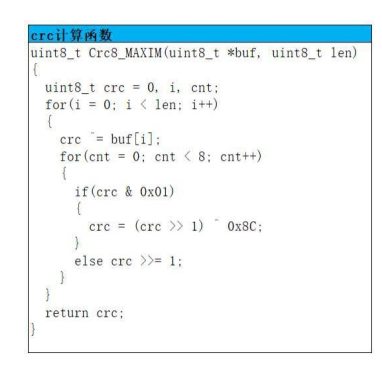

校驗位 CRC 計算函數

電壓向下兼容

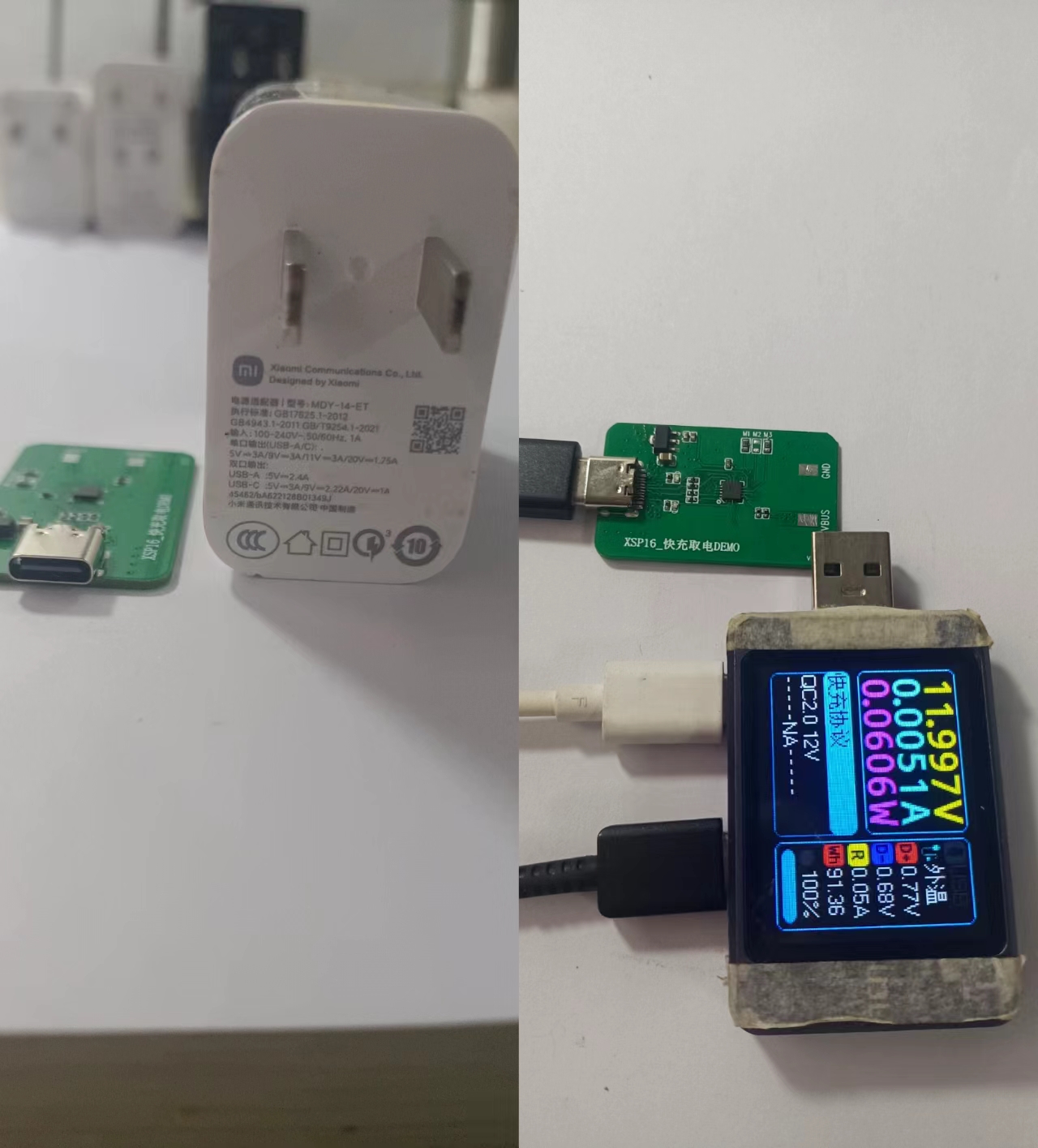

例如： 若設定 28V 模式， 連接的充電器最大是 12V， 則獲取充電器的12V 檔位） ， 支持自動切換快充協議（檢測順序 PD3.1→PD2.0→QC→AFC→FCP
