“使用 Component Search 插件，可以在 KiCad 中直接查找元器件的參數信息、圖片、Datasheet以及參考價格。”

插件簡介 Component Search 插件與 Altium Designer 中 Manufacturer Part Search 面板類似，可以幫助您快速地查詢?cè)骷馁Y料信息。與 jlc-pcb-tools的離線數據庫相比，CS 插件使用實時的接口查詢，可以實時獲取最新的器件資料及價格信息。 Component Search 插件將幫助您：

搜索高質量的電子元件數據

在 KiCad 中從 HQPCB 獲取實時報價

通過 MPN 進行精確搜索，通過參數（如 5k1 5% 0805）進行模糊搜索

直接鏈接至元件數據表和描述頁面。

插件完全開源，以下是Github 的倉庫：

https://github.com/Huaqiu-Electronics/kicad-hqsearch-plugin 感興趣的小伙伴可以查看源碼。

如何安裝？

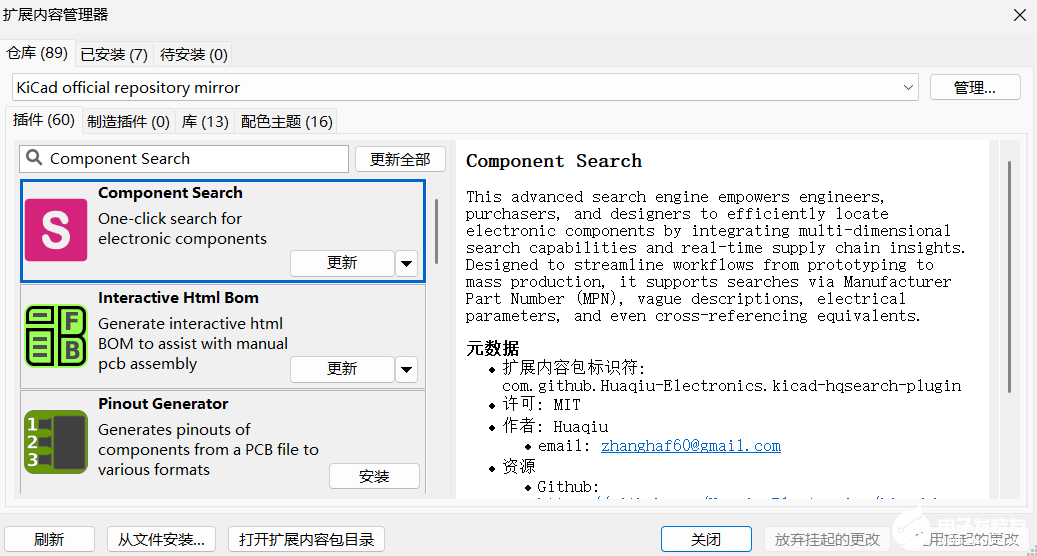

在 KiCad 的插件管理器中找到 Component Search，安裝、應用即可：

您也可以直接下載 KiCad 華秋發行版，預裝了 Component Search 插件：

https://kicad.eda.cn/download 如何使用？

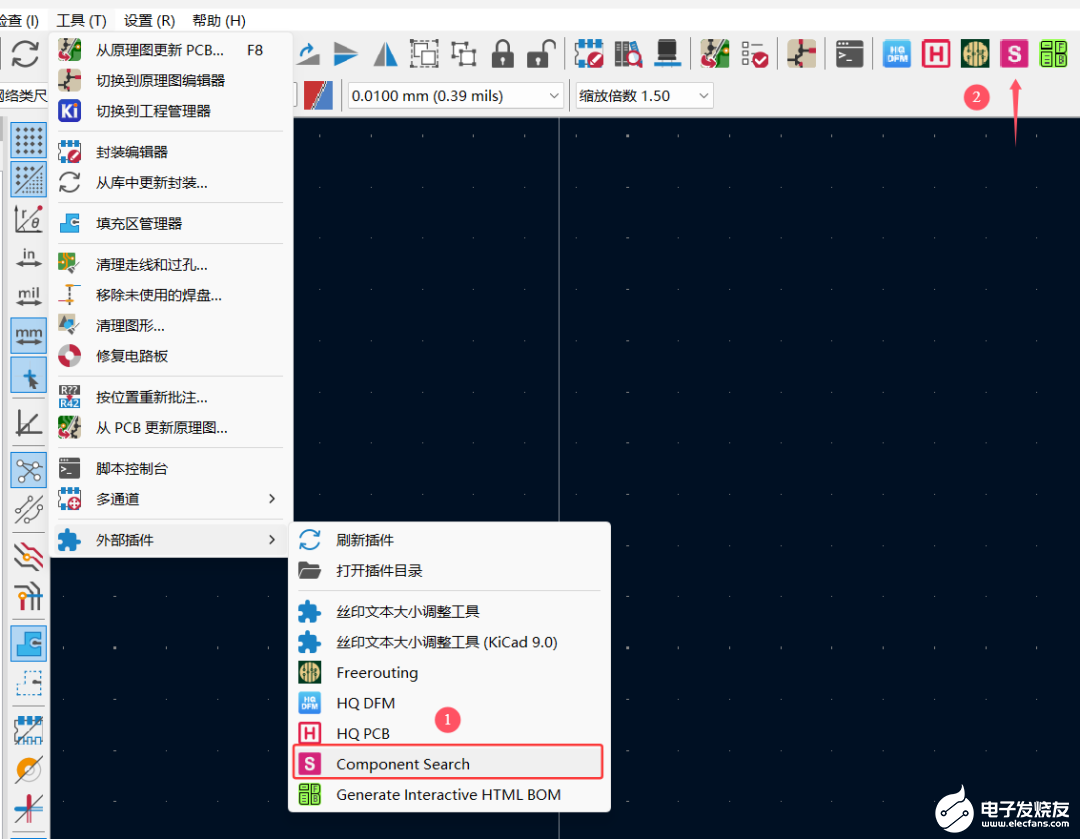

安裝完成后可以在 KiCad 的工具欄圖標或通過菜單 “工具->外部插件” 運行 “Component Search”，或在工具欄點擊 S 圖標：

打開后就可以進行搜索了，界面非常簡潔：

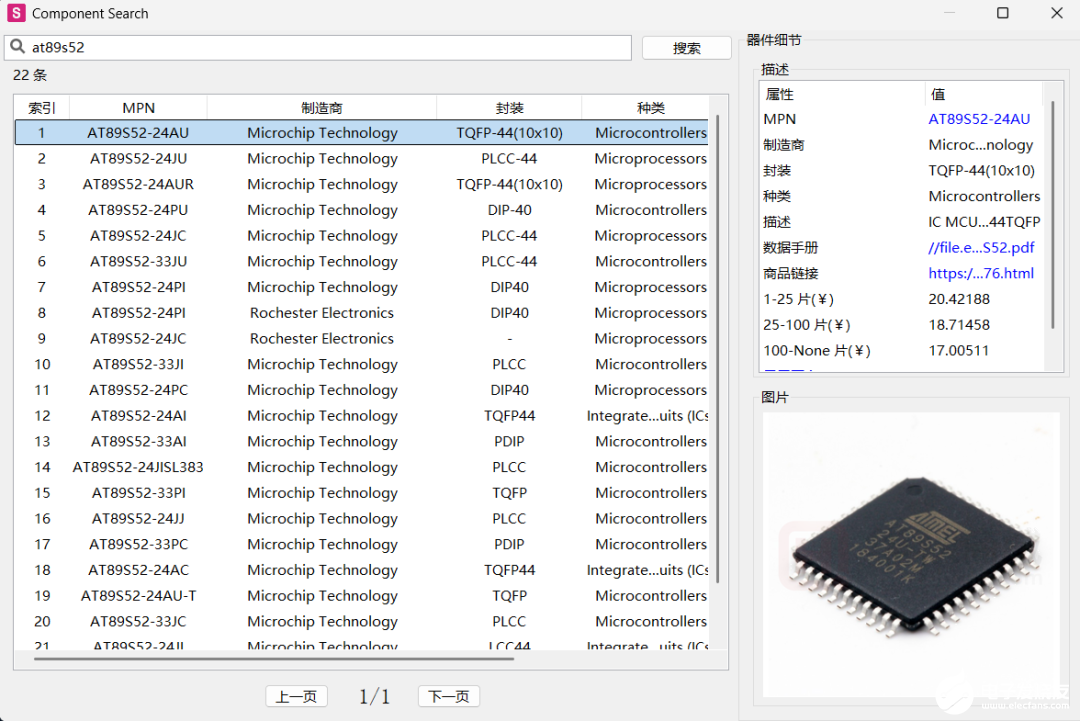

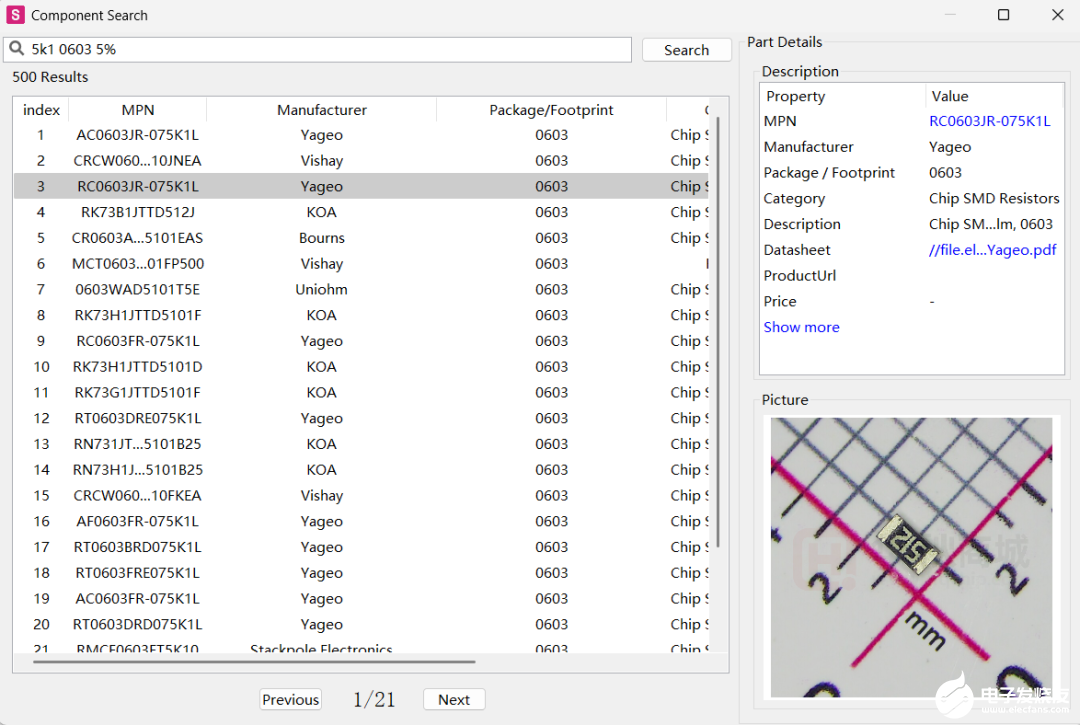

上圖結果中列出了所有與 at89s52 相關的器件，點擊任何器件，都可以查看到器件的圖片（有的話），在右側可以看到器件的詳細參數信息：

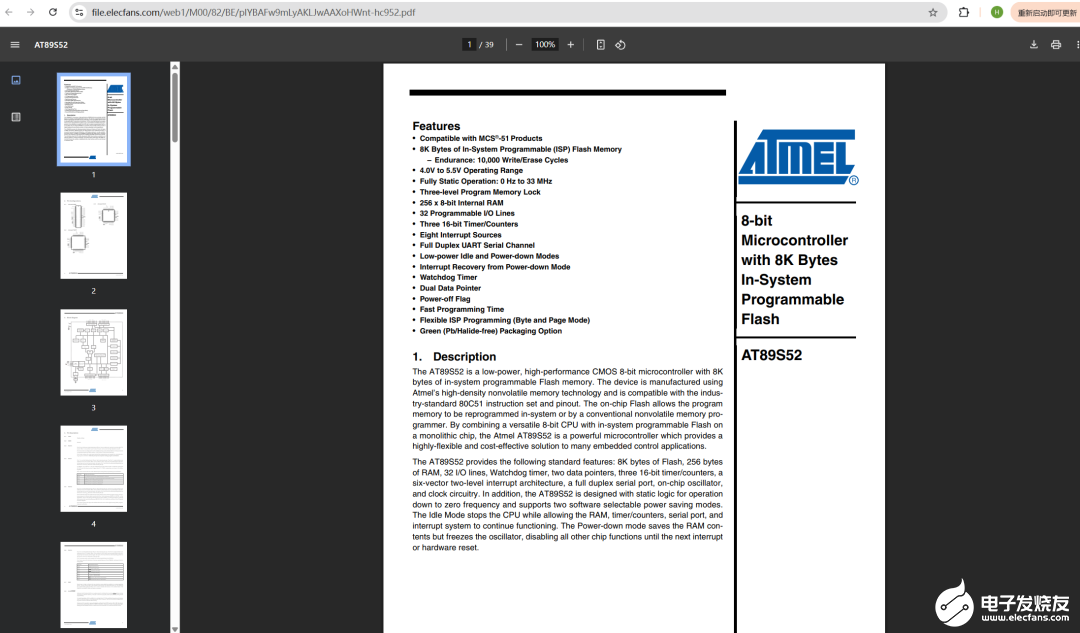

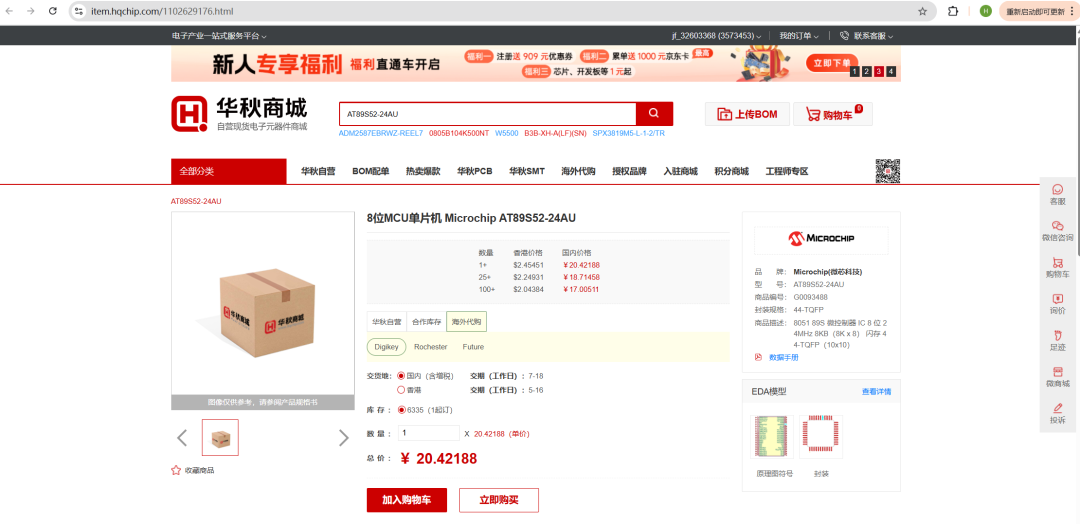

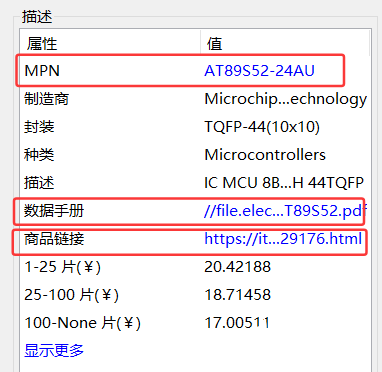

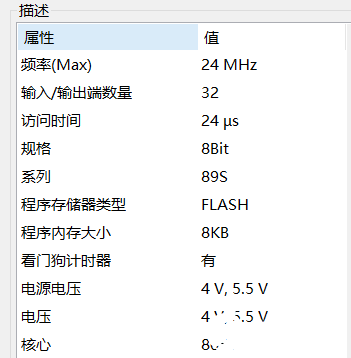

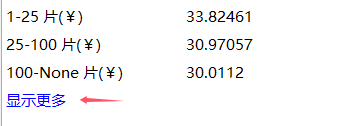

點擊 MPN、數據手冊、商品鏈接，可以直接跳轉到相應的頁面： 當然， 在插件中同樣可以查詢到實時的芯片價格： 點擊“顯示更多”，也可以查詢更詳細的電氣參數：

搜索算法評測

我們?cè)賮?lái)仔細研究下搜索算法，多次測試后，發現這里的算法不僅是機械的對于關鍵詞的匹配，而是更貼合工程師使用習慣的搜索算法。歸納如下：

不完整或不精確的器件型號

比如要查找型號為“DMP3085LSD-13” 的器件，可以搜索 “DMP3085LSD”，也可以搜“DMP3085LSD13”。以下為使用三種關鍵詞查詢的結果：

搜索“DMP3085LSD-13”準確命中

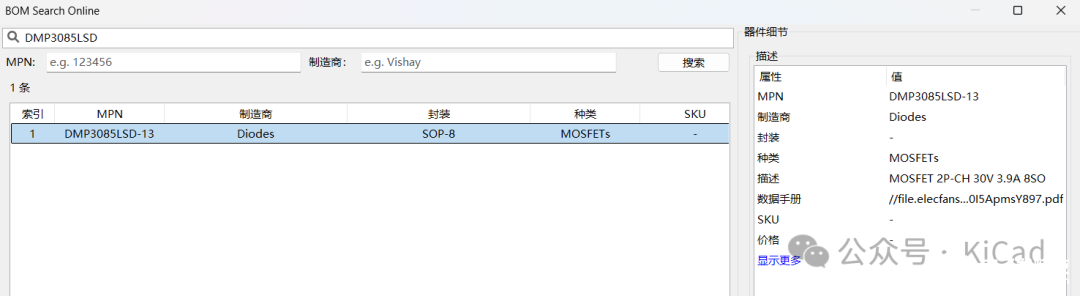

搜索“DMP3085LSD”準確命中

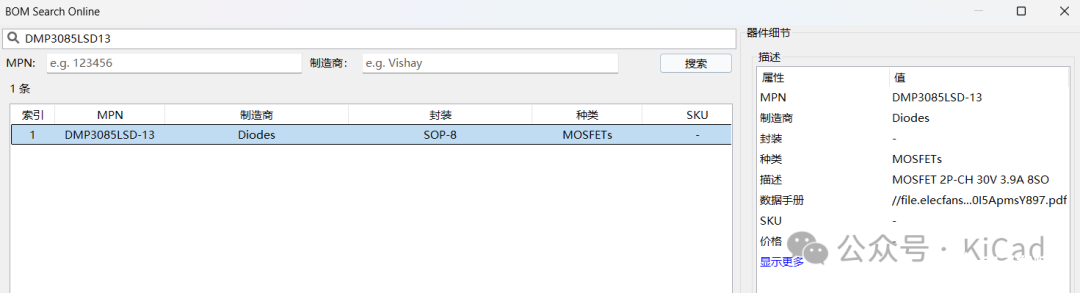

搜索“DMP3085LSD13”準確命中

規格與型號混合的搜索

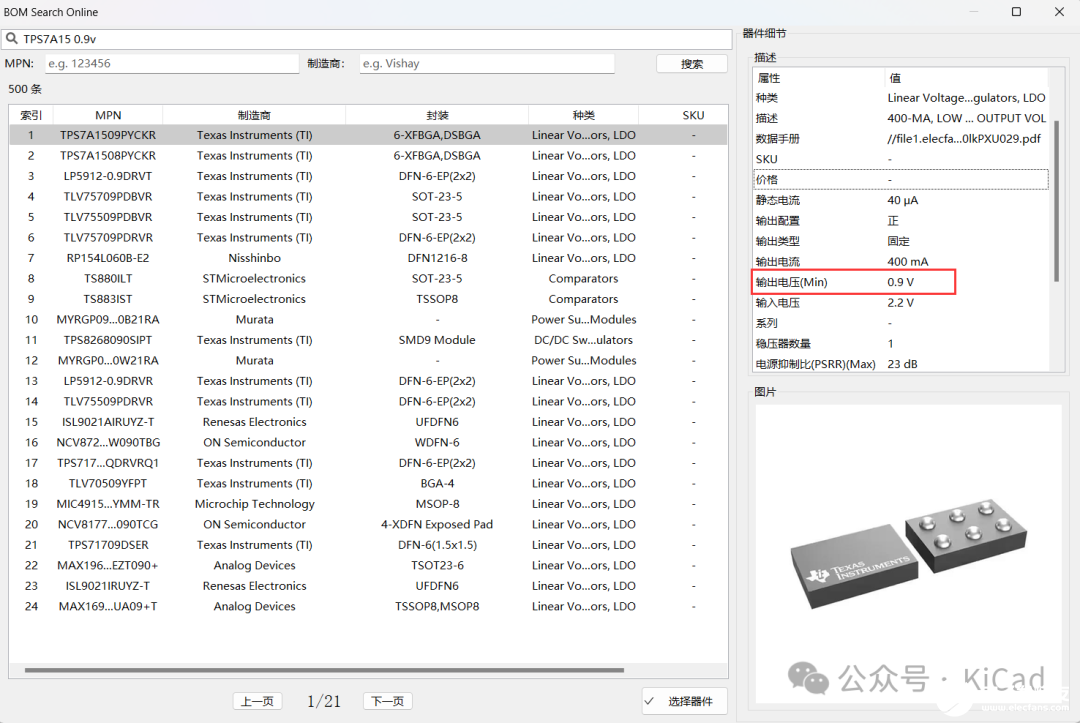

比如要找輸出電壓為0.9V的TPS7A15的具體采購型號是什么，可以搜 “TPS7A15 0.9v”：

常用的數值、單位轉換

想要找一個阻值為1.3千歐姆的0402電阻，無論輸入的是“1.3k 0402”或是“1300r 0402”，還是“1k3 0402”，甚至是“0.0013 MOhm 0402”都能精確匹配到您期望的內容。

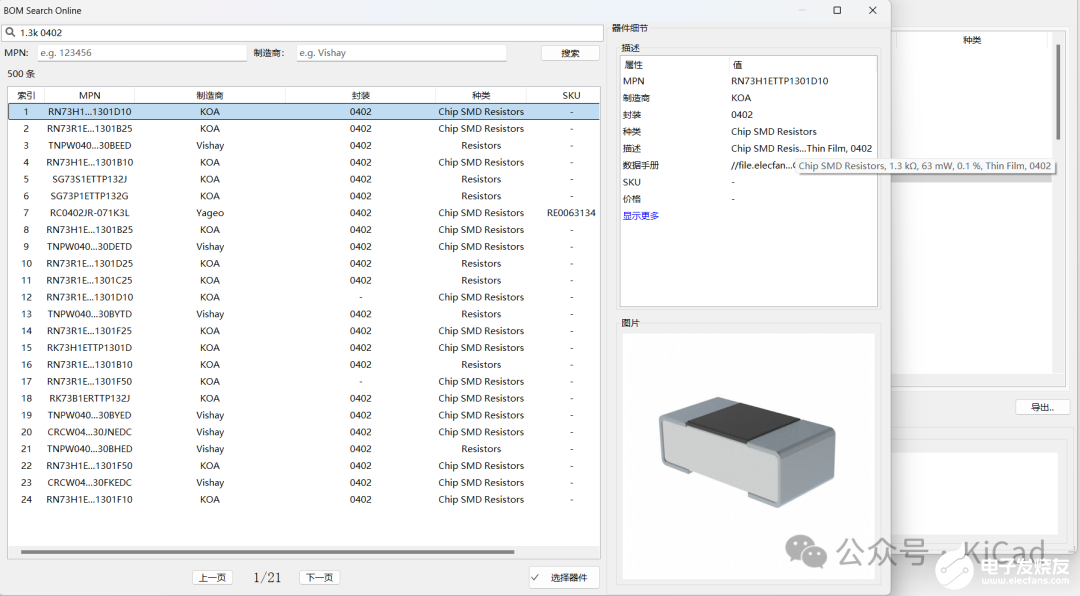

“1.3k 0402” 的搜索結果

“1300r 0402” 的搜索結果

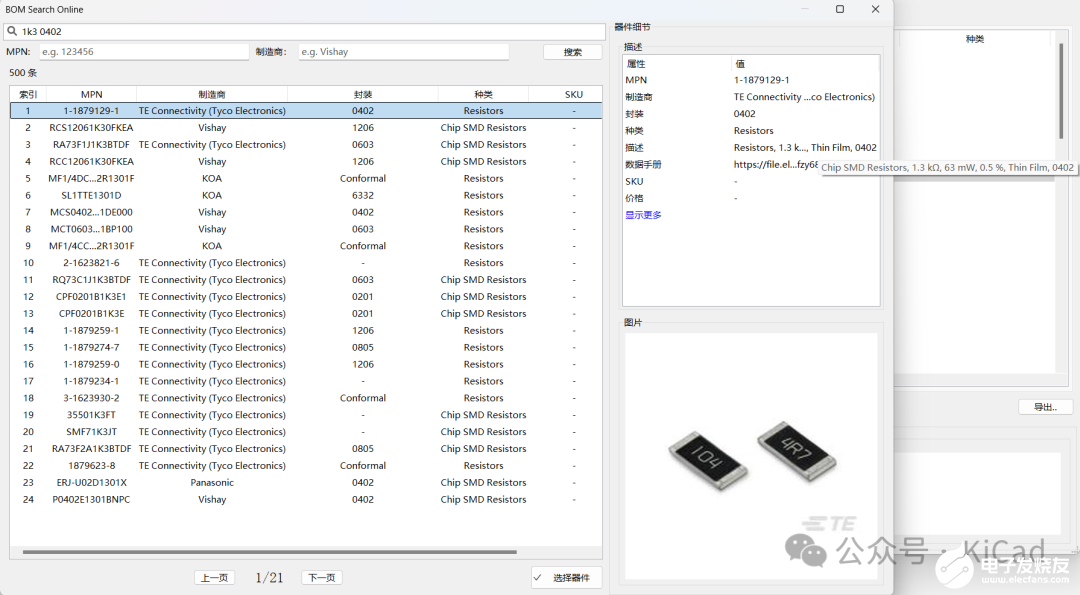

“1k3 0402” 的搜索結果

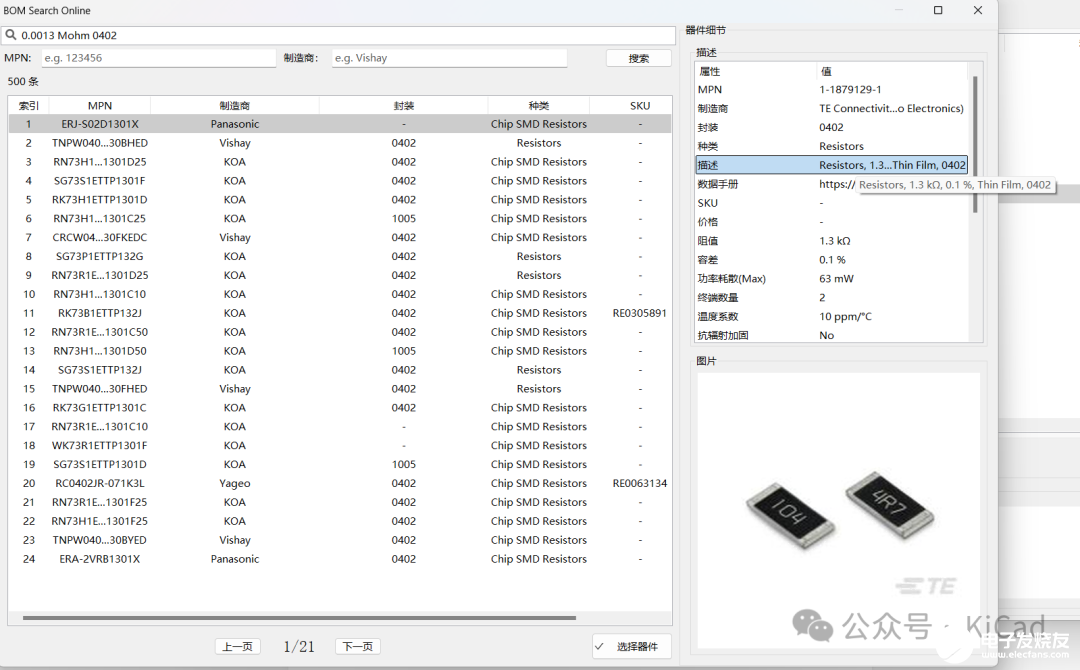

“0.0013 0402” 的搜索結果

想怎么搜就怎么搜

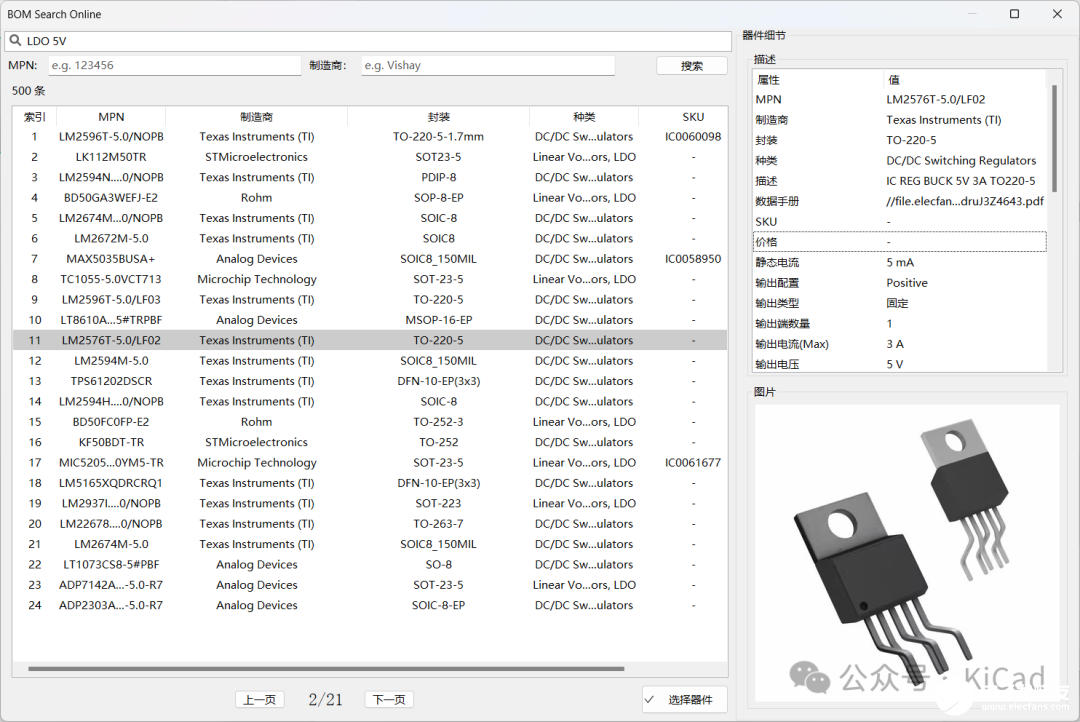

比方說想找一個輸出為 5V 的 LDO，那就輸入“LDO 5V”：

雖然結果結果中也混入了一些 DC-DC 芯片，但我也覺得蠻好...?

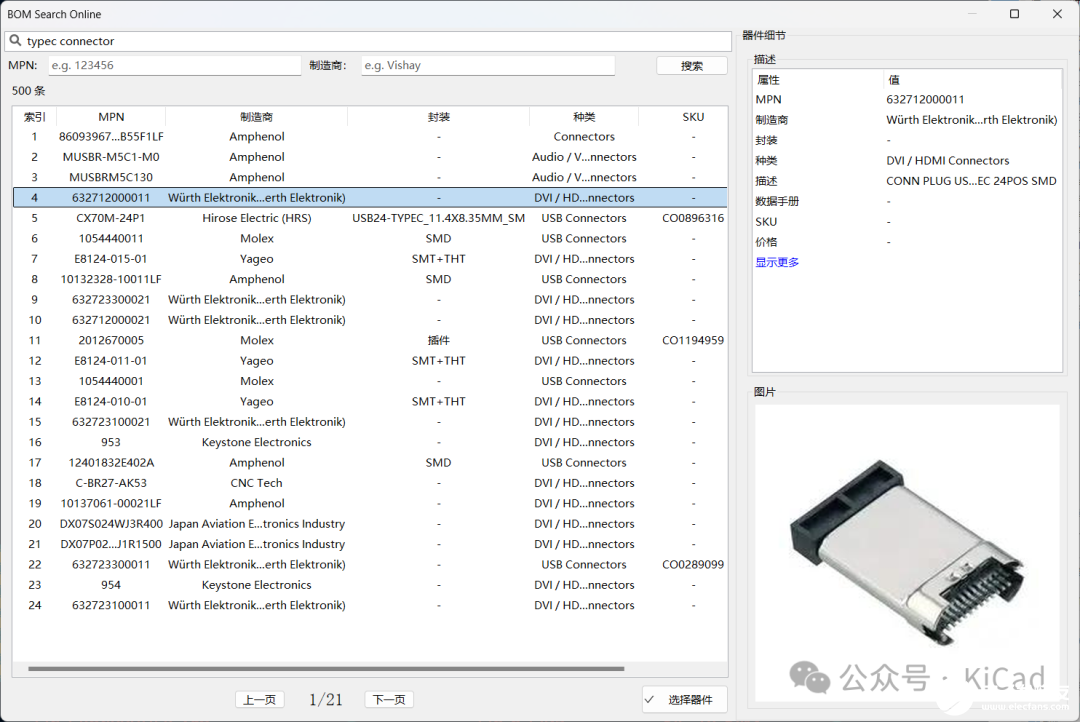

比如說找一個 Type C 的 USB 插座，就輸入“USB typec”：

目測算法會對空格前后的關鍵字分開進行匹配，然后將結果加權，將最匹配的器件列在最上方，其他可能的結果列在下方。這樣做的好處即使在搜索時目標不是特別明確，也很容易在結果中找到可能需要的器件。

和網站搜索有什么區別？

您可能會問，這里的搜索和網站搜索有什么區別？

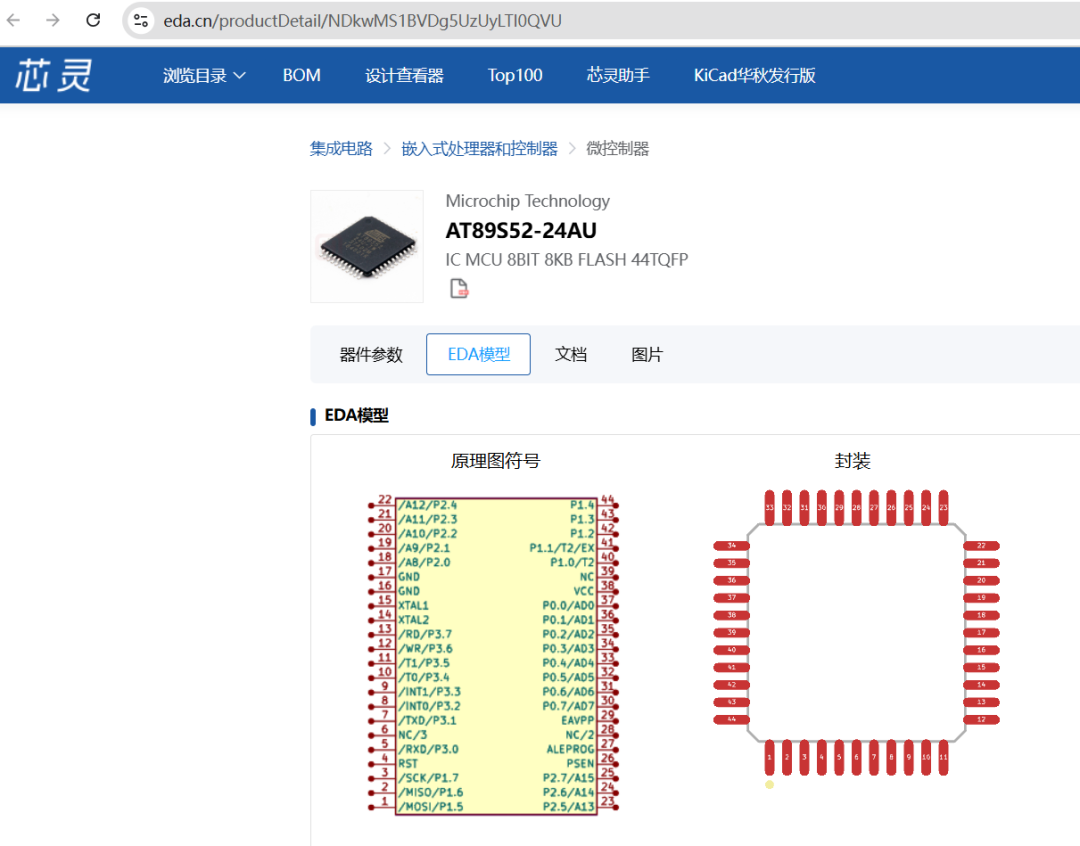

就效果而言，在插件里搜和在網站上搜完全一樣，只不過搜索結果優于大部分分銷商的網站。事實上，從插件的源碼里看，搜索的來源就是以下這個網站：

https://www.eda.cn/

當然，在插件里搜索還有個好處，就是不用再打開瀏覽器進行查找了。

結束語

您可能還會問，雖然搜索引擎還不錯，但能不能像立創EDA那樣直接關聯元器件符號和封裝啊？這樣搜完就能直接用，豈不美哉？ 理論上講是可以，但 KiCad 的插件目前只能支持 PCB，還不支持原理圖（據說 KiCad 9 會推出全新的 API 框架，讓我們拭目以待！），因此想在原理圖中擺放第三方平臺的符號還沒有太好的方法，除非 hack 一下 KiCad 的源代碼，做個特殊的版本。 當然，您也可以通過 Database Library 或 httplib 作為過渡，但畢竟 KiCad 沒有 Component 元器件的概念，因此將實際器件關聯到原理圖符號和封裝本身也是巨量的工作！ 最后，對于 Database Library 感興趣的用戶可以參閱下面的推文：

在 KiCad 中使用 Database Library

Database Library by Jon Evans

使用 HTTP Library 訪問外部數據源
