TPS3852 是一款精密電壓監控器，帶有集成的窗口看門狗定時器。 TPS3852包括一個具有欠壓閾值的精密欠壓監控器 （V ITN ），在指定的 -40°C 至 +125°C。 此外，該TPS3852包括精確的磁滯，使該器件成為 與嚴格公差系統一起使用。監控器 RESET 延遲具有 15% 精度高，高精度延時定時器。

TPS3852包括一個可編程的窗口看門狗定時器，用于各種 應用。專用看門狗輸出 （WDO） 可實現更高的 解決方案，以幫助確定故障條件的性質。看門狗超時可以是 由外部電容器或工廠編程的默認延遲設置編程。這 可以禁用 watchdog 以避免在開發過程中出現意外的 watchdog 超時 過程。
*附件：具有可編程窗口看門狗定時器的 TPS3852 精密電壓監控器 數據表.pdf

TPS3852 采用小型 3.00mm × 3.00mm、8 引腳 VSON 封裝。

特性

• VDD 輸入電壓范圍：1.6 V 至 6.5 V
• 0.8% 電壓閾值精度
• 低電源電流： I DD 系列 = 10 μA（典型值）
• 用戶可編程看門狗超時
• 工廠編程的精密看門狗和復位定時器：
  • ±15% 精度的 WDT 和 RST 延遲
• 漏極開路輸出
• 手動復位輸入 （MR)
• 精密欠壓監控
  • 支持 1.8 V 至 5 V 的共軌
  • 提供 4% 和 7% 閾值
  • 0.5% 磁滯
• 看門狗禁用功能
• 采用小型 3mm × 3mm、8 引腳 VSON 封裝

參數

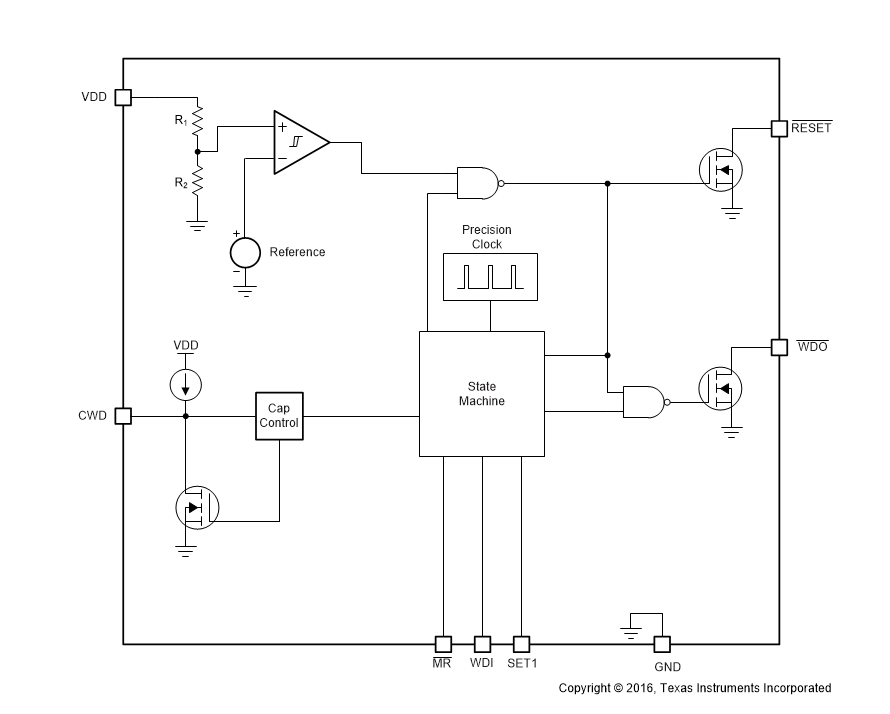

方框圖

1. 產品概述

• ?類型?：精密電壓監控器，集成可編程窗口看門狗定時器。
• ?應用?：安全關鍵應用、車載信息娛樂系統、高可靠性工業系統、病人監護儀、工業控制系統、FPGA和ASIC、微控制器和DSP。
• ?特點?：高精度電壓閾值（0.8%）、低供電電流（10 μA）、用戶可編程看門狗超時、工廠編程的精確看門狗和復位定時器、手動復位輸入、獨立的看門狗輸出。

2. 主要特性

• ?輸入電壓范圍?：1.6V至6.5V。
• ?電壓閾值精度?：0.8%。
• ?看門狗功能?：支持可編程窗口看門狗定時器，提供靈活的故障檢測。
• ?復位功能?：精確的復位延遲定時器，具有15%的準確度。
• ?封裝?：小型3.00 mm × 3.00 mm，8引腳VSON封裝。

3. 功能描述

• ?電壓監控?：監控VDD引腳上的電壓，當電壓低于設定的下閾值（V_ITN）時，RESET輸出變?yōu)榈碗娖健?/li>
• ?手動復位?：通過MR引腳手動觸發復位。
• ?看門狗定時器?：通過CWD引腳設置可編程窗口看門狗定時器，確保系統在指定時間內被監控。
• ?獨立看門狗輸出?：WDO引腳在看門狗超時時獨立斷言，提供故障標志而無需整個系統復位。

4. 電氣特性

• ?供電電流?：典型值為10 μA。
• ?復位功能?：
  • 電源上電復位電壓（V_POR）：0.8V。
  • 欠壓鎖定電壓（V_UVLO）：1.35V。
  • 復位閾值電壓精度：±0.8%。
• ?看門狗功能?：
  • 看門狗輸入（WDI）低電平有效。
  • 看門狗輸出（WDO）低電平有效，僅在RESET未激活時有效。

5. 定時要求

• ?復位延遲?：RESET延遲時間（t_RST）可通過外部電容或工廠編程設置，范圍為170 ms至230 ms。
• ?看門狗窗口?：
  • 看門狗下邊界（t_WDL）：根據CWD引腳連接方式和SET1引腳狀態設置。
  • 看門狗上邊界（t_WDU）：通過CWD引腳上的外部電容或工廠編程設置。

6. 應用指南

• ?看門狗設置?：提供了三種設置看門狗窗口的方法：連接電容到CWD引腳、將CWD引腳連接到VDD通過上拉電阻、或使CWD引腳懸空。
• ?復位和看門狗輸出上拉電阻?：建議使用1 kΩ至100 kΩ的上拉電阻。
• ?布局建議?：確保VDD引腳連接低阻抗，CWD和CRST引腳附近的電容或電阻應盡可能靠近引腳。

7. 封裝與尺寸

• ?封裝類型?：8引腳VSON封裝，尺寸為3.00 mm × 3.00 mm。

8. 支持資源

• ?數據手冊?：提供詳細的技術規格、應用指南和布局建議。
• ?TI E2E?支持論壇?：提供技術支持和社區幫助。

9. 注意事項

• ?靜電防護?：在處理和安裝過程中需采取適當?shù)撵o電防護措施。
• ?電源管理?：確保VDD引腳電壓在指定范圍內，避免超過絕對最大額定值。
• ?溫度范圍?：設備在-40°C至+125°C的溫度范圍內正常工作。
