概述
ADN2905可提供下列速率的量化和多速率數據恢復接收器功能：614.4 Mbps、1.2288 Gbps、1.25 Gbps、2.4576 Gbps、3.072 Gbps、4.9152 Gbps、6.144 Gbps、9.8304 Gbps和10.3125 Gbps，適合通用公共無線電接口(CPRI)和千兆以太網應用。 ADN2905可自動鎖定至所有指定的CPRI和以太網數據速率，而無需外部參考時鐘或編程。 ADN2905抖動性能超過SFF-8431規定的抖動要求。
數據表：*附件：ADN2905具有614.4 Mbps至10.3125 Gbps放大器 均衡器的CPRI和10G以太網數據恢復IC技術手冊.pdf

ADN2905提供手動采樣相位調整。 此外，用戶還可選擇均衡器或0 dB EQ作為輸入。 均衡器為自適應或可手動設置。

ADN2905還支持偽隨機二進制序列(PRBS)生成、位錯誤檢測和輸入數據速率回讀功能。

ADN2905采用緊湊型4 mm x 4 mm、24引腳芯片級(LFCSP)封裝。 除非另有說明，所有ADN2905規格均相對于?40℃至+85℃環境溫度而言。

應用

• 兼容SFF-8431
• 以太網 10GE、1GE和CPRI： OS/L.6至OS/L.96

特性

• 串行CPRI數據速率
• 614.4 Mbps、1.2288 Gbps、2.4576 Gbps、3.072 Gbps、4.9152 Gbps、6.144 Gbps和9.8304 Gbps
• 以太網數據速率：1.25 Gbps和10.3125 Gbps
• 無需參考時鐘
• 抖動性能優于SFF-8431抖動規格
• 可選均衡器或0 dB EQ輸入模式
• 量化器靈敏度：200 mV p-p（典型值，均衡器模式）
• 采樣相位調整（5.65 Gbps或更高）
• 輸出極性反轉
• 通過I^2^C訪問可選特性
• 失鎖(LOL)指示器
• PRBS發生器和檢測器
• 欲了解更多特性，請參考數據手冊

框圖

引腳配置描述

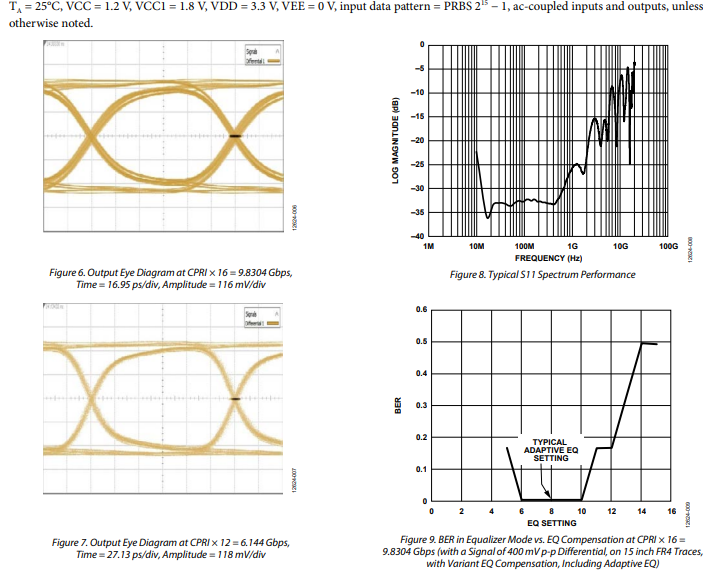

典型性能特征

工作原理

ADN2905 實現了通用公共無線接口（CPRI）數據速率從 914.4 Mbps 到 9.8304 Gbps 的數據恢復功能。前端可配置為均衡至 0 dB 均衡基準電平，或歸零（NRZ）輸入波形以消除符號間干擾，從而通過數據輸入驅動數字邏輯信號。

用戶可從兩個輸入級中選擇來處理數據：一個是高通無源均衡器，在 5 GHz 時提升高達 10 dB；另一個是 0 dB 均衡器，在 CPRI 速率為 9.8304 Gbps 時，靈敏度約為 250 mV 峰峰值。

當輸入信號因 FR - 4 或印刷電路板（PCB）走線中的其他損傷而受損時，可使用無源均衡器。均衡器的高頻增益可通過 I^{2}C 寄存器進行配置。此外，還包含自適應功能，可自動調整均衡器以實現最寬的眼圖張開度。不過，均衡器只能在數據速率大于 5.5 Gbps 時手動設置任何參數，且自適應功能僅在此時可用。

當有信號用于數據恢復時，ADN2905 采用延遲鎖定環和鎖相環（PLL）電路進行時鐘恢復和數據重定時，使其與來自 NRZ 編碼數據的數據流同步。輸入數據由高速時鐘采樣，該時鐘可適應跨越三個數量級的數據速率。下采樣數據被輸入到二進制鑒相器中。

輸入信號的相位由兩條獨立的反饋回路跟蹤。一條高速延遲鎖定環（DLL）路徑通過數字控制振蕩器（DCO）級聯一個數字積分器，以跟蹤抖動的高頻分量。另一條獨立的鎖相環，由數字積分器和 DCO 組成，用于跟蹤抖動的低頻分量。DCO 的初始頻率由第三環路設置，該環路將 DCO 頻率與輸入數據頻率進行比較。此第三環路還確定數字下采樣器的抽取率。

延遲鎖定環和鎖相環共同跟蹤輸入數據的相位。例如，當時鐘滯后于輸入數據時，鑒相器會將 DCO 驅動到更高頻率，并通過移相器將時鐘相位推進；這兩種操作都能減小時鐘與數據之間的相位誤差。由于環路濾波器是一個積分器，靜態相位誤差會被驅動至零。

該電路的另一個特點是，移相器實現了頻率補償的零階鎖相環，且零值位于反饋路徑中，因此在閉環傳遞函數中不會出現。這意味著該電路沒有零階鎖相環中常見的抖動峰值，從而消除了抖動峰值。

延遲鎖定環和鎖相環同時提供寬帶抖動適應和窄帶抖動濾波功能。圖 15 中的簡化框圖顯示，Z(s)/X(s) 是一個三階、低通抖動傳遞函數，具有出色的濾波性能。低通頻率極點是通過在 DLL 中對 PLL 的增益進行分頻形成的，其增益在轉換帶寬內接近 N，與普通環路不同。請注意，該傳遞函數沒有零點，不像零階鎖相環，這意味著主 PLL 沒有抖動峰值。這種無抖動峰值的特性為信號發生器應用提供了理想的性能，因為在級聯發生器中，抖動峰值可能會導致危險的抖動累積。

誤差傳遞函數 e(s)/X(s) 與帶有二進制鑒相器的普通鎖相環具有相同的高通形式。該傳遞函數可自由優化，以提供寬帶抖動適應功能，因為抖動傳遞函數 Z(s)/X(s) 提供了窄帶抖動濾波功能。

延遲鎖定環和鎖相環共同作用以實現整體抖動適應。當數據信號上的輸入抖動頻率較低時，環路濾波器中的積分器具有高增益，可跟蹤大的抖動幅度且產生較小的誤差。在這種情況下，振蕩器會進行頻率調制，抖動的跟蹤方式與普通鎖相環類似?？筛櫟牡皖l抖動量取決于數字控制振蕩器（DCO）的調諧范圍，調諧范圍越寬，對低頻抖動的適應能力越強。內部鎖相環控制保留用于小頻率抖動，因此移相器可保持接近其范圍中心，有助于實現低頻抖動適應。

在中等抖動頻率下，DCO 的增益和調諧范圍不足以跟蹤輸入抖動。此時，DCO 控制字變大并達到飽和，結果是 DCO 頻率保持在其調諧范圍的極限值。DCO 調諧范圍的大小對抖動適應能力影響較小。延遲鎖定環的控制范圍更大，因此移相器可跟蹤輸入抖動，無限范圍的移相器可實現時鐘同步。因此，時鐘與數據采樣和重定時之間的最小失配由先入先出存儲器（FIFO）深度限制為 32 個單位間隔（UI）。

有兩種方法可獲取輸入數據速率。默認模式下，有限狀態機從數據中提取頻率測量值，以設置 DCO 和鎖相環的頻率匹配和分頻比，使采樣頻率與數據速率的偏差在 250 ppm 以內，從而啟用鎖相環，將頻率偏差驅動至 0 ppm。第二種模式是鎖相環參考（LTR）模式，用戶可在其中提供 11.05 MHz 至 176.8 MHz 之間的參考時鐘，分頻比必須寫入串行端口寄存器。
