概述
AD8340矢量調制器可對RF信號執行任意振幅與相位調制。由于RF信號路徑為線性，因此原始調制得以保留。該器件可以用作通用RF調制器、可變衰減器/移相器或再調制器。振幅可以控制在最大?2 dB至?32 dB以下的范圍內，相位可以在整個360°范圍內連續移動。為獲得最大增益，AD8340的OP1dB為11 dBm，三階交調截點為24 dBm，輸出本底噪聲為?149 dBm/Hz，這些特性均與相位無關。工作頻率范圍為700 MHz至1.0 GHz。
數據表：*附件：AD8340 700MHz至1000MHz RF矢量調制器技術手冊.pdf

笛卡爾I和Q格式的基帶輸入控制對RF輸入信號的振幅和相位調制。I和Q輸入均為直流耦合，具有±500 mV差分滿量程范圍。最大調制帶寬為230 MHz，通過增加外部電容可降低調制帶寬，以限制控制線路上的噪聲帶寬。

RF輸入和輸出均能以差分或單端形式使用，并且必須交流耦合。在整個工作頻率范圍內，RF輸入和輸出阻抗標稱值為50 Ω。DSOP引腳可快速禁用輸出級，以防其后各級過驅。AD8340采用4.75 V至5.25 V電源供電，功耗約為130 mA。

AD8340采用ADI公司的專有高性能25 GHz SOI互補雙極性IC工藝制造，提供符合RoHS標準的24引腳LFCSP封裝，工作溫度范圍為?40°C至+85°C，同時提供評估板。

特性

• 笛卡爾振幅與相位調制
• 工作頻率范圍：700 MHz至1.0 GHz
• 連續振幅控制范圍：?2 dB至?32 dB
• 連續相位控制范圍：0°至360°
• 輸出三階交調截點：24 dBm
• 輸出1 dB壓縮點：11 dBm
• 輸出本底噪聲：?149 dBm/Hz（全增益）
• 可調調制帶寬最高可達230 MHz
• 快速禁用輸出功率
• 4.75 V至5.25 V單電源供電

應用

• RF功率放大器線性化/RF預失真
• 振幅與相位調制
• 可變衰減器和移相器
• CDMA2000、GSM/EDGE線性功率放大器
• 智能天線

框圖

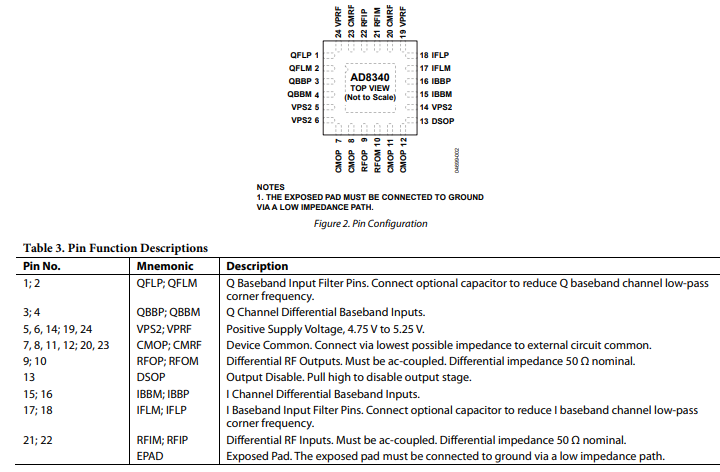

引腳配置描述

典型性能特征

應用信息

使用AD8340

AD8340設計用于在50Ω阻抗系統中工作。圖30展示了射頻輸入以單端方式驅動，而差分射頻輸出轉換為單端輸出的情況。I通道和Q通道的基帶控制信號通常由差分數模轉換器輸出驅動。電源引腳VPRF和VPS2應分別用0.1μF和100pF電容進行適當旁路。低電感值的CMOP和CMRF公共引腳對于防止增益的意外峰值至關重要。

射頻輸入與匹配

AD8340的輸入阻抗由多相網絡的特性決定。該網絡的電容成分會導致其阻抗隨頻率下降，不過下降速率為每倍頻程6dB。通過在每個射頻輸入引腳（RFIP和RFIM）串聯約5.6nH的匹配電感，在工作頻率范圍內，可實現50Ω匹配，回波損耗大于10dB 。不同的匹配電感可在較窄頻率范圍內改善匹配效果。單端輸入和差分輸入阻抗完全相同。

圖29. AD8340的射頻輸入接口，顯示耦合電容和匹配電感
RFIP和RFIM應通過低損耗串聯電容進行交流耦合，如圖29所示。內部直流電平約為1V。對于單端工作模式，一個輸入由射頻信號驅動，另一個輸入接地。
