TLV902x 和 TLV903x 是單通道、雙通道和四通道比較器系列。該系列的輸入偏移電壓低，配備了容錯輸入和出色的速度功率組合。該系列的傳播延遲為100ns，每個通道的靜態電源電流僅為18μA。

數據手冊：*附件：TLV9034 高性能四路低壓推挽比較器技術手冊.pdf

該器件也具備上電復位 (POR) 特性，可確保輸出處于已知狀態，直到達到最低電源電壓。這可以防止系統上電和斷電期間出現輸出瞬變。

這些比較器也配備了容錯輸入，容錯輸入電壓可升至 6V 而不會造成損壞，也不會產生輸出相位反轉。該系列的比較器適合在惡劣嘈雜環境中進行精密電壓監測。

TLV902x 具備漏極開路輸出，可以在低于或高于電源電壓的情況下上拉。這些器件專為低壓邏輯轉換器而設計。

TLV903x 具備推挽式輸出級，能夠灌入和拉取許多毫安級電流以驅動 LED 或 MOSFET 柵極的容性負載。

TLV90x0 和 TLV90x1 是單通道器件的替代引腳排列版本。

該系列具有 -40°C 至 +125°C 的工業級額定溫度范圍，可采用標準的引線和無引線封裝。

特性
? 1.65V 至 5.5V 的電源電壓范圍
? 精密輸入失調電壓為 300μV
? 用于已知啟動的上電復位 (POR)
? 具有容錯能力的軌至軌輸入
? 100ns 典型傳播延遲
? 每通道的低靜態電流為 16μA
? 低輸入偏置電流 5pA
? 開漏輸出選項 (TLV902x)
? 推挽輸出選項 (TLV903x)
? -40°C 到 +125°C 的完整溫度范圍
? 2kV ESD 保護
? 備選單通道引腳排列 (TLV90x0)

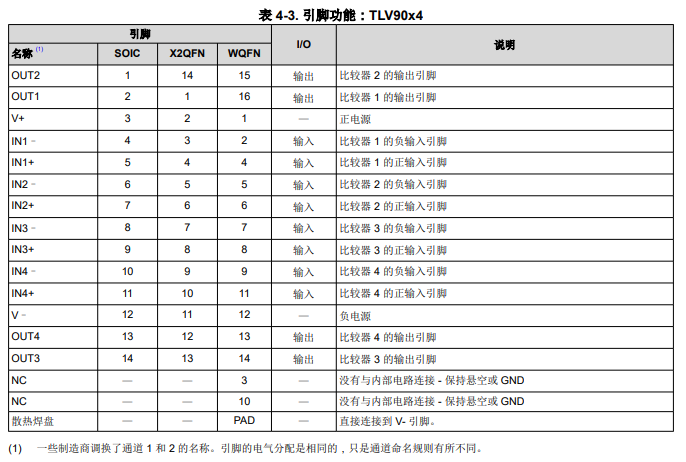

引腳功能和配置

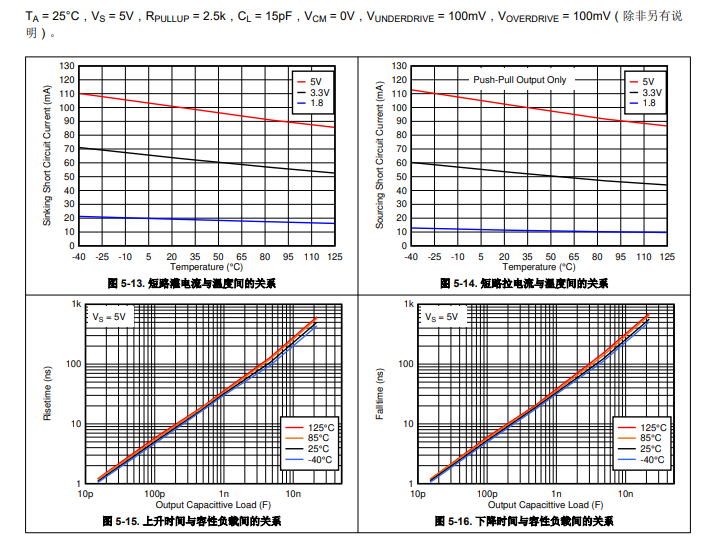

典型特性

功能方框圖

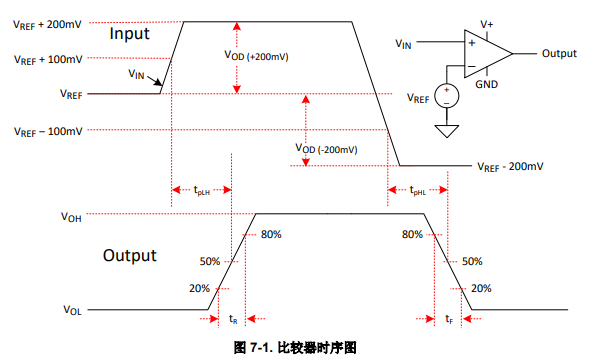

時序圖

應用
? 電器
? 樓宇自動化
? 工廠自動化與控制
? 電機驅動器
? 信息娛樂系統與儀表組
