TLV360x 是一款 325MHz 高速比較器，具有軌到軌輸入和 2.5ns 的傳播延遲。這兩款比較器可快速響應，并具有寬工作電壓范圍，非常適合激光雷達、測距儀和線路接收器中的窄信號脈沖檢測和數據與時鐘恢復應用。

數據手冊：*附件：TLV3603 具有推挽輸出、可調節遲滯和閂鎖功能的2.5ns軌到軌比較器技術手冊.pdf

與替代高速差分輸出比較器相比，TLV360x 系列的推挽（單端）輸出可以簡化 I/O 接口的板對板布線并節省相關成本，同時能夠降低功耗。它們可以直接連接下游電路中的大多數現行數字控制器和 IO 擴展器。

TLV3601 采用 5 引腳 SC70 和 SOT23 封裝，因此非常適合空間受限的設備，這些設備可從比較器的快速響應時間中受益。 TLV3603(E) 采用 6 引腳 SC70 封裝，速度和尺寸與 TLV3601 相同，同時提供可調遲滯控制和鎖存功能等附加特性。 TLV3602 是 TLV3601 的雙通道版本，采用 8 引腳 VSSOP 和 WSON 封裝。

特性
? 快速傳播延遲：2.5 ns
? 低過驅動分散：600 ps
? 高切換頻率：325 MHz
? 窄脈寬檢測功能：1.25ns
? 推挽式輸出
? 寬電源電壓范圍：2.4 V 至 5.5 V
? 輸入共模范圍超出兩個電源軌 200 mV
? 低輸入失調電壓：±5mV
? 輸出端已知啟動條件
? TLV3603(E) 具體特性：

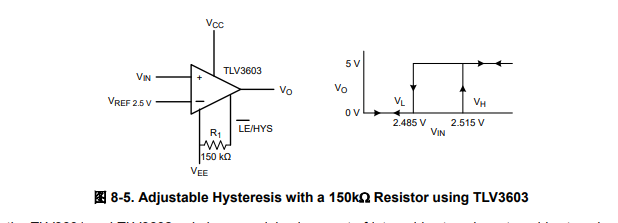

– 可調遲滯控制引腳
– 鎖存功能
? TLV3603E 工作溫度范圍更寬
– -55°C 至 125°C
? 封裝：TLV3601 (SC70-5)、(SOT23-5)，
TLV3603(E) (SC70-6)，
TLV3602 (VSSOP-8)、(WSON-8)
? 功能安全型
– 可提供用于功能安全系統設計的文檔
[TLV3601/2]
– 可提供用于功能安全系統設計的文檔 [TLV3603]

引腳功能和配置

典型特性

方框圖

典型應用

應用
? 激光測距儀
? 時鐘和數據恢復
? 示波器和邏輯分析儀中的高速觸發器功能
? 激光雷達中的距離感測
? 無人機視覺
? 高速差分線路接收器
