該是德N7026A電流探頭是一個寬帶，直流150MHz，鉗式有源電流探頭。它非常適合于獲取高瞬態時間信號，例如電機控制器、開關電源和驅動感應負載的電流放大器中的信號。

這種高帶寬、高靈敏度(1V/A)和低噪聲探頭使您即使在測量非常低電流的波形時也能達到高精度。

操作模式

探頭可根據示波器自動配置和切換的衰減設置，在以下兩種模式下工作。

--高靈敏度模式探頭的衰減為1V/A用10倍增益放大器，實現更高靈敏度的電流測量。如果信道的安培/分頻尺度等于或小于200mA/div，示波器會自動將探頭的衰減轉換為高靈敏度。

-低靈敏度模式-探頭的衰減為0.2V/A，無需對信號進行任何修改。如果信道的安培/分頻尺度大于200mA/div，示波器會自動將探頭的衰減轉換為低靈敏度。

使用外部直流電源

將外接電源插入探頭時，自動斷開從示波器接收的電源，使用外接電源。如果交流適配器輸出電壓不正確，探頭會自動切換到示波器電源。

使用方法：

1打開示波器電源。

2將探頭連接到示波器的一個通道上。

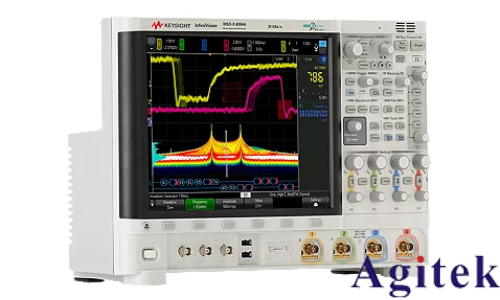

圖：將探頭連接到示波器

當探頭連接到示波器通道時，AutoProbe接口將探頭識別為N7026A，并自動在探頭連接的通道上配置多個設置。

例如，當探頭插入Auto Probe接口時，示波器將自動選擇1MΩ輸入阻抗。(輸入阻抗為50Ω，不可能進行精確測量。

此外，當探頭插入AutoProbe接口時，探頭輸出靈敏度0.2V/A或1V/A將被自動選擇。

圖：連接時Infiniium示波器上自動識別的N7026A探頭

注意：啟動電源后，由于自熱效應，該探頭可能立即出現明顯的偏移漂移。為了抵消這一點，在進行測量之前，讓探頭預熱約30分鐘。

3 果要測量更大的電流，請將探頭連接到外部電源。將探頭隨附的外部電源適配器插入探頭輸出連接器上的外部電源插座中。

4 執行“執行退磁和零偏移”中所述的步驟。在進行測量之前，請務必進行退磁。

5 拉動探頭的打開桿以打開傳感器頭。解鎖指示顯示在傳感器頭上。繼續向后滑動杠桿進入打開位置。

6 當探頭的傳感器頭繞著待測絕緣導體時，將探頭的開口桿朝向傳感器頭前方滑動到鎖定位置。同時，確保“UNLOCK”指示消失，這表示傳感器頭已正確關閉。如果傳感器頭沒有正確關閉，將不可能進行精確測量。

警告

打開/關閉探頭傳感器頭時，始終使用打開桿。如果傳感器頭被鎖定時，上芯被迫打開，則開關機構可能會損壞。

注意：在某些情況下，如果探頭在示波器開著時連接到AutoProbe接口，則可能會發生振蕩。這并不意味著故障。通過打開和關閉傳感器頭，可以停止振蕩并恢復正常運行。
