FP5207 是非同步升壓控制 IC，透過 EXT Pin 控制外部 NMOS，輸入低啟動電壓 2.8V 與寬工作電壓 5V~24V，單節鋰電池 3V~4.2V 應用，將 Vout 接到 HVDD Pin；精準的反饋電壓 1.2V，內置軟啟動，工作頻率由外部電阻調整；過電流保護，檢測電感峰值電流，檢測電阻 Rcs 接在開關 NMOS Source 端與地之間。

特色

? 啟動電壓 2.8V

? 工作電壓范圍 5V~24V

? 反饋電壓 1.2V (±2%)

? 關機耗電流小于 3μA

? 可調工作頻率 100kHz~1000kHz

? 內置軟啟動

? 輸入低電壓保護(UVP)

? 可調過電流保護(OCP)

? 過溫保護(OTP)

? 封裝 SOP-8L(EP)

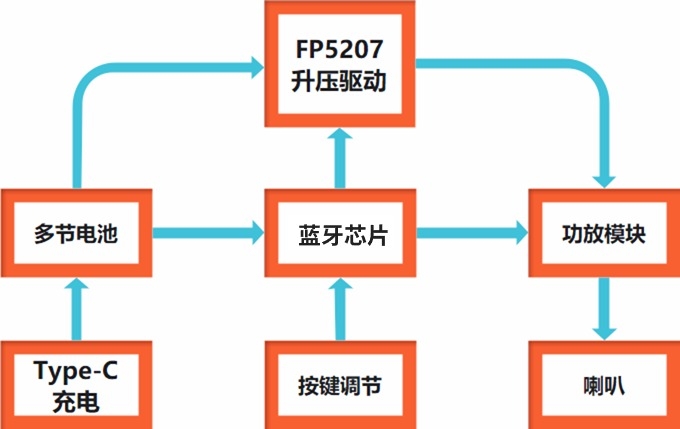

應用案例：

1、儲能電源：用FP5207給單節鋰電池3-3.7V升壓到12V-24V供電

2、電動車升降壓電源：用FP5207給8-48V輸入穩壓輸出12V或24V

3、筋膜槍：用FP5207給單節鋰電池3-3.7V升壓到12V驅動電機

4、電源模塊：用FP5207做交叉調整輸出多路正壓或負壓

5、鋰電洗車槍：用FP5207給鋰電升壓輸出驅動12V水泵

封裝腳位

應用電路圖
